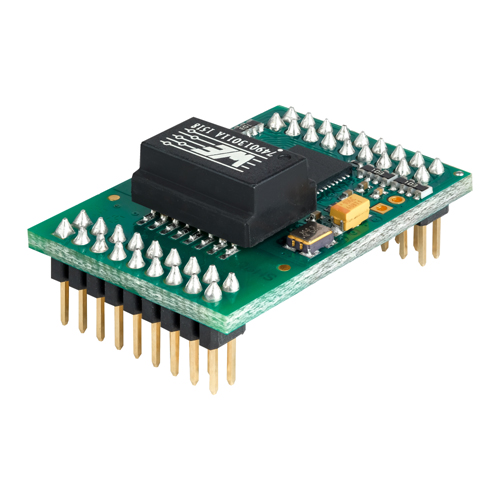

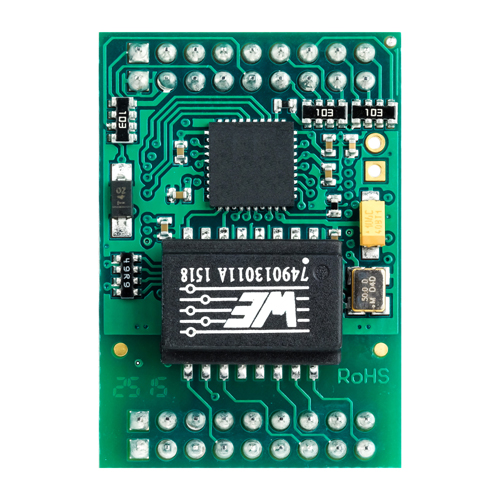

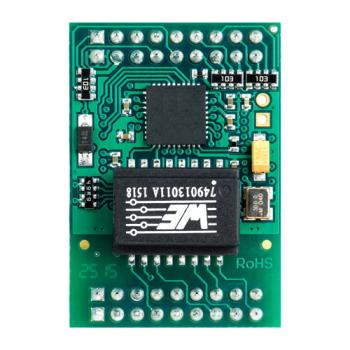

Mit seinen extrem geringen Ausmaßen von nur 22 x 31 mm und seiner kompakten Bauform ist das XT-PICO-SXL Embedded - Netzwerk – Modul besonders gut geeignet, auch in sehr kleine Endgräte integriert zu werden. Es werden insgesamt zwei Bussysteme mit je fünf schaltbaren Schnittstellen, wie RS232, RS485, I2C, SPI sowie TTL-IO zur Verfügung gestellt. Selbst eine POE-Versorgung (Power over Ethernet) ist möglich, da alle erforderlichen Anschlüsse ausgeführt sind. Nur eine zusätzliche RJ45-Buchse ist erforderlich. Alle anderen Ethernet-Komponenten wie Phyther und Übertrager wurden schon integriert.
Stromversorgung:
3.3Volt / ca. 170 mA
POE Power-Over-Ethernet (Pins ausgeführt)
Maße
(BxT): 20 x 31 mm
Temperaturbereich:
-40°C .. + 85°C
1 x Ethernet(MDIX)
Ethernet 10/100 Mbit RJ45
2 x RS232(TTL)
Geschwindigkkeit: bis 2.5 MBaud
Datenbits: 7-8Bit
Parität: Odd,Even,Mark,Space,None
Signale: TXD, RXD, RTS, CTS, DSR, DTR ,DCD,RI, GND
2 x RS485 (TTL)
Geschwindigkkeit: bis 2.5 MBaud
Datenbits: 7-8Bit
Parität: Odd,Even,Mark,Space,None
Signale: TXD, RXD,RS485-RW
2 x I2C (TTL)
Geschwindigkkeit: 100KHz -2,5MHz
Datenbits: 8Bit Mode:
MasterMode
Signale: SLC,SDA
2 x SPI (TTL)
Geschwindigkkeit: bis 25MBit (Master)
Datenbits: 8-16Bit
Mode: Master/Slave - Mode
Signale: SCK,SS,MISO,MOSI
2 x TTL-IO (TTL)
7/8 Bit digital Input/Output
Sicherheit
SSLv3, TLS1.0, TLS1.1, TLS1.2, IEEE 802.1X
Unterstützte Protokolle:
IPv4, TCP, UDP, FTP, TFTP, ICMP, ARP, SNMP, LPR, DHCP, BOOTP, DNS, TELNET, HTML, http, DYNDNS, SMTP, POP3, SYSLOG, IPv6, NDP, ICMPv6, DHCPv6, TCPv6, UDPv6, Netbios-NS, LLMNR, ZeroConfig(AutoIP), IP-Multicast, AK-M2M, SSL 3.0, TLS1.0, TLS1.1, TLS1.2, IEEE 802.1X
Software Funktionen:
Modem Emulation, Connect-On-Data, Auto-Connect, Tunnel-Mode ,DYNDNS-Client , FTP-Server, FTP-Client, LPR-Server, I2C - Master, SPI - Master / Slave, TTL - IO, 512 KB Flashdrive, Flash-File-System, SD- und DF-CARD, 4bit- und SPI - DISPLAY, E-Mail - Client, TCP/UDP -Client, TCP/UDP -Server, SYSLOG-Client
