Single Pair Ethernet SPE

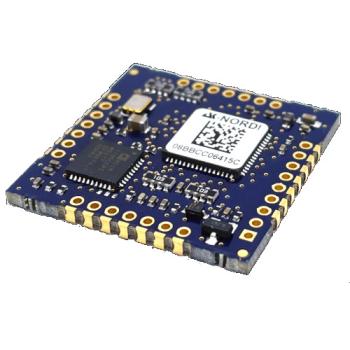

XT-FEMTO-SPE-SXL ist ein sehr kleines Embedded - Netzwerk – Modul, welches sehr leicht in jedes Endgerät integrierbar ist. Das XT-FEMTO-SPE-SXL Embedded – Netzwerk - Modul hat die Abmessungen von 27 x 27 x 3mm, kann als SMD- sowie THT- Komponente verbaut werden und ist somit direkt oder auch als Option in Ihrer Schaltung verwendbar. Es werden insgesamt zwei Bussysteme mit je fünf schaltbaren Schnittstellen, wie RS232, RS485, I2C, SPI sowie TTL-IO zur Verfügung gestellt. Mit nur wenigen zusätzlichen Bauteilen, wie z.B. einem 3 poligem Stecker und einer 3.3Volt Spannungsversorgung wird Ihr Endgerät sofort netzwerkfähig und weltweit erreichbar. Dabei können Sie Strecken >1000m vom Ihrem Endgerät bis zum ersten Switch überbrücken.

Anschlüsse
1 x Single Pair Ethernet(SPE)
2 x BUS(TTL) mit RS232 / RS485 / I2C / SPI oder TTLIO

Sicherheit
SSLv3, TLS1.0, TLS1.1, TLS1.2, IEEE 802.1X

Das EVA-KIT-SXL für den XT-PICO-SXL, XT-NANO-SXL und XT-FEMTO-SXL bietet alle Funktionen sowie Hardwaremöglichkeiten, um die AK-NORD Embedded-LAN-Module vollständig auszuprobieren. Es ist eine RS232- und eine RS485-Schnittstelle sowie ein SPI-Display und ein SD-Kartenhalter enthalten. Ebenfalls ist ein POE(PowerOverEthernet) Modul auf dem EVA-KIT-SXL enthalten. Ein zusätzliches WIRE-WRAP – Feld im Rastermaß von 2mm ermöglicht es, eigene Hardware zu verwenden oder anzuschließen. Mit vorbereiteten Steckkabeln kann jeder Bus der Embedded-Ethernet-Module separat getrennt oder verbunden werden. Ein Embedded-LAN-Modul XT-PICO-SXL sowie der Schaltplan sind ebenfalls im Funktions-umfang enthalten.

1x Schaltnetzteil 5Volt
1x IEEE802.3af (Power Over Ethernet)
1x XT-PICO-SPE-SXL oder 1x XT-NANO-SPE-SXL oder 1x XT-FEMTO-SPE-SXL
1x SD-CARD Einschub
1x SPI-DISPLAY
1x RS232
1x RS485

AK-MEDCON-SPE ist ein kompakter Medienconverter, mit dem Sie Plug and Play ein SPE(Single Pair Ethernet) Endgerät in das LAN(RJ45-Anschluß) integrieren können. Das Gerät benötigt nur 5Volt-Spannungsversorgung und bringt Ihr SPE-Endgerät sofort in das 100BASE-T-Netzwerk. Auf SPE-Seite können Sie damit Strecken >1000m zum Ihrem Endgerät überbrücken. Das Gerät unterstützt Master- und Slave-Modus auf SPE-Seite..

1x Schaltnetzteil 5Volt
1x IEEE802.3af (Power Over Ethernet)
1 x Ethernet RJ45
1 x SPE Anschluss

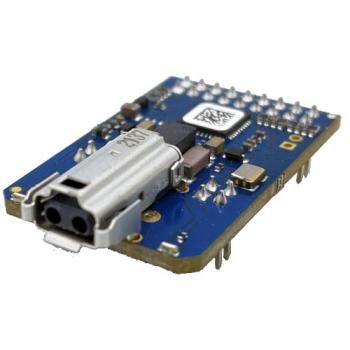

Mit seinen extrem geringen Ausmaßen von nur 22 x 34 mm und seiner kompakten Bauform ist das XT-NANO-SPE-SXL Embedded - Netzwerk – Modul besonders gut geeignet, auch in sehr kleine Endgeräte integriert zu werden. Es werden insgesamt zwei Bussysteme mit je fünf schaltbaren Schnittstellen, wie RS232, RS485, I2C, SPI sowie TTL-IO zur Verfügung gestellt. Es werden keine zusätzlichen SPE-Komponenten wie Phyther

Anschlüsse
1 x Single Pair Ethernet (SPE)
2 x BUS(TTL) mit RS232 / RS485 / I2C / SPI oder TTLIO

Sicherheit
SSLv3, TLS1.0, TLS1.1, TLS1.2, IEEE 802.1X

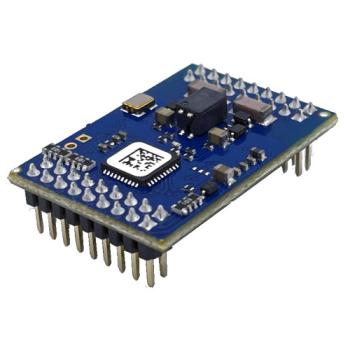

Mit seinen extrem geringen Ausmaßen von nur 22 x 31 mm und seiner kompakten Bauform ist das XT-PICO-SPE-SXL Embedded - Netzwerk – Modul besonders gut geeignet, auch in sehr kleine Endgeräte integriert zu werden. Es werden insgesamt zwei Bussysteme mit je fünf schaltbaren Schnittstellen, wie RS232, RS485, I2C, SPI sowie TTL-IO zur Verfügung gestellt. Nur ein zusätzlicher Stecker ist erforderlich. Alle anderen SPE-Komponenten wie Phyther usw. wurden schon integriert. Mit SPE können Sie eine Strecke >1000m von Ihrem Endgerät bis zum ersten Switch überbrücken.

Anschlüsse
1 x Single Pair Ethernet (SPE)
2 x BUS(TTL) mit RS232 / RS485 / I2C / SPI oder TTLIO

Sicherheit
SSLv3, TLS1.0, TLS1.1, TLS1.2, IEEE 802.1X
