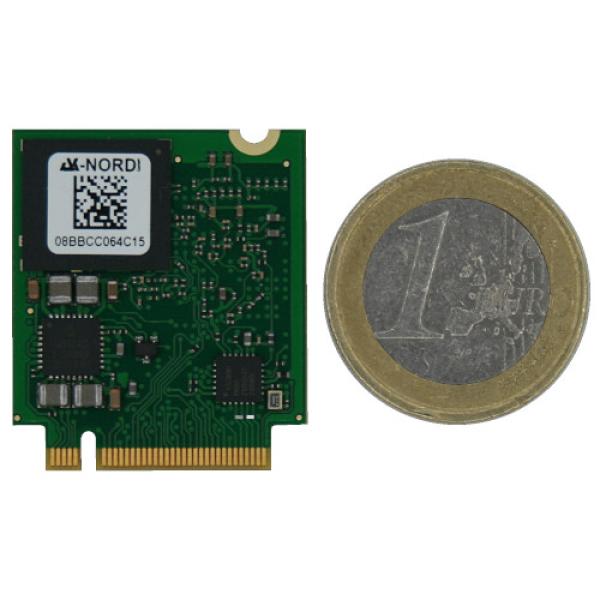

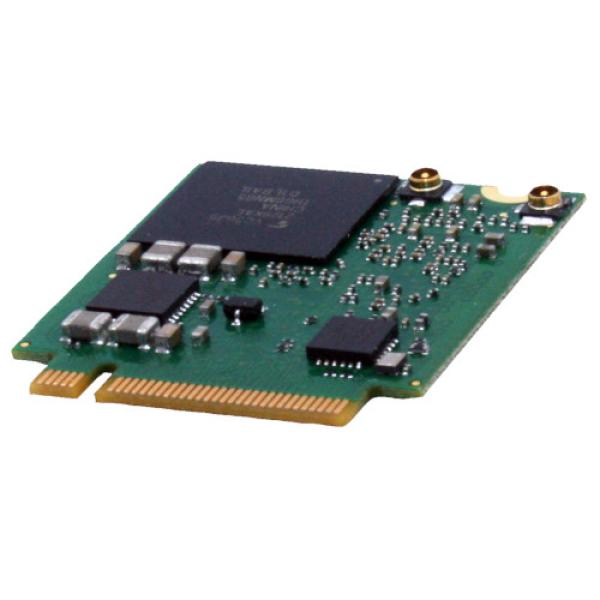

XT-ATTO-LXL ist ein sehr kleines Embedded - Netzwerk – Modul, welches sehr leicht in jedes Endgerät integrierbar ist. Das XT-ATTO-LXL Embedded – Netzwerk - Modul hat die Abmessungen von 26 x 30 x 3mm, kann über einen 67-Pin M.2 PCI-Connector verbaut werden und ist somit direkt oder auch als Option in Ihrer Schaltung verwendbar. Es werden insgesamt bis zu 10 Schnittstellen gleichzeitig unterstützt wie z.B. UART(RS232, RS485), I2C, SPI, QSPI, CAN, Ethernet, PWM, ADC, MDIO, USB, LCD, ISC, PDMIC sowie TTL-IO. Mit nur wenigen zusätzlichen Bauteilen, wie z.B. einer RJ45 Buchse mit integriertem Übertrager und einer 5 Volt Spannungsversorgung wird Ihr Endgerät sofort netzwerkfähig und weltweit erreichbar. Als OS ist Linux mit Kernelversion 5.4.81-linux4sam vorinstalliert.
Stromversorgung:
5Volt / ca. 200 mA
Maße
(BxTxH): 26 x 30 x 3 mm
Temperaturbereich:
-40°C .. + 85°C
1 x Ethernet(MDIX)
Ethernet 10/100 Mbit RJ45
5 x UART(RS232/RS485) (TTL)
RS232:
Geschwindigkkeit: bis 2.5 MBaud
Datenbits: 7-8Bit
Parität: Odd,Even,Mark,Space,None
Signale: TXD, RXD, RTS, CTS, DSR, DTR ,DCD,RI, GND
RS485 :
Geschwindigkkeit: bis 2.5 MBaud
Datenbits: 7-8Bit
Parität: Odd,Even,Mark,Space,None
Signale: TXD, RXD,RS485-RW
4 x I2C (TTL)
Geschwindigkkeit: 100KHz -2,5MHz
Datenbits: 8Bit Mode:
MasterMode
Signale: SLC,SDA
4 x SPI (TTL)
Geschwindigkkeit: bis 25MBit(Master)
Datenbits: 8-16Bit
Mode: Master/Slave - Mode
Signale: SCK,SS,MISO,MOSI
51x GPIO (TTL)
digital Input/Output
1 x MDIO
1 x CAN
1 x USB Host 2.0/USB Device
1 x QSPI
Sicherheit
SSLv3, TLS1.0, TLS1.1, TLS1.2, IEEE 802.1X
Unterstützte Protokolle:
IPv4, TCP, UDP, FTP, TFTP, ICMP, ARP, SNMP, LPR, DHCP, BOOTP, DNS, TELNET, HTML, http, DYNDNS, SMTP, POP3, SYSLOG, IPv6, NDP, ICMPv6, DHCPv6, TCPv6, UDPv6, Netbios-NS, LLMNR, ZeroConfig(AutoIP), IP-Multicast, AK-M2M, SSL 3.0, TLS1.0, TLS1.1, TLS1.2, IEEE 802.1X, SSH
Software Funktionen:
Linux-OS, Connect-On-Data, Auto-Connect, DYNDNS-Client , FTP-Server, FTP-Client, I2C - Master, SPI - Master / Slave, TTL - IO, 4GB eMMC, Flash-File-System, SD- und DF-CARD, SPI - DISPLAY, E-Mail - Client, TCP/UDP -Client, TCP/UDP -Server, SYSLOG-Client
